CAD使用斜二測方法繪制長方體的妙用
CAD怎么使用斜二測方法繪制長方體？CAD中斜二測可以輔助繪制圖形，大家在繪制一些表示圖的時候，就可以用斜二測繪制的方法。下面小編在這里介紹怎么繪制斜二測圖形，比如我們畫一個長600、寬200、高200的長方體，下面是詳細的操作過程。
1、 打開軟件CAD，再打開等軸平面，等軸測撲捉在命令行輸入ds。
2、然后按快捷鍵F5切換到等軸測平面上，如圖所示命令框中就會顯示出來。

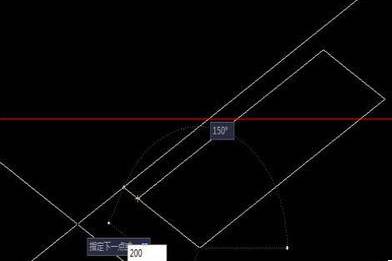

3、開啟正交按F8在命令行輸入L 然后輸入600 ，再依次輸入200，輸入600，輸入200，這樣一個矩形就出來了，如圖所示。

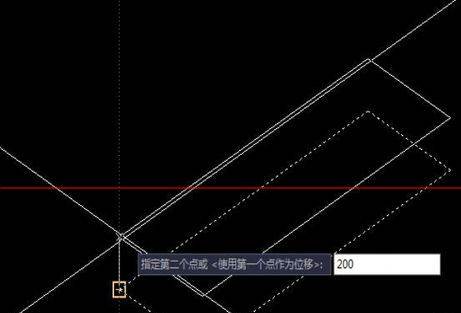

4、在命令框中輸入CO，然后選擇整個矩形，取消正交按F8，光標垂直在輸入高度200。

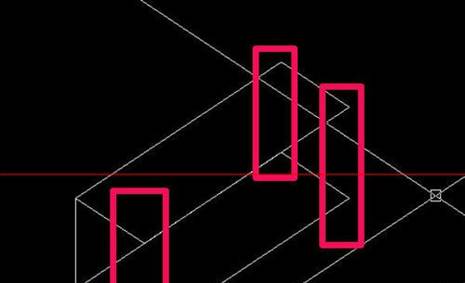

5、然后把其余3個用直線鏈接起來，如圖所示。

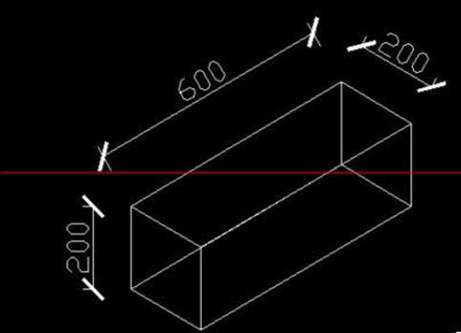

6、這樣一個長方體就這樣制作出來了，如圖所示。
這就是CAD斜二測方法繪制圖形的應用，比較復雜，現在我們繪制實體圖形可以直接在CAD找到繪圖實體即可，這里簡單介紹斜二測法的應用。
