CAD斜截圓管放樣下料的教程
cad中想要對斜截管圓管放樣下料，該如何操作呢？下面我們先來看看鈑金構件中斜截圓管的放樣下料操作過程。

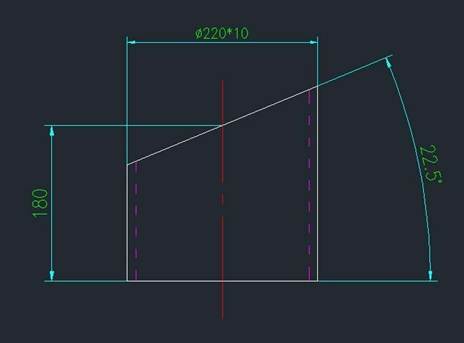

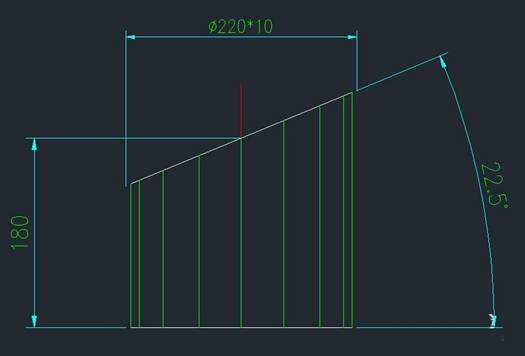

1、繪制鋼管二維圖。

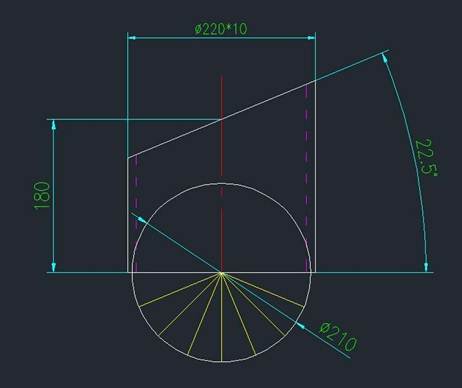

2、垂直端口繪制一個直徑為鋼管中徑的圓,以剛才繪制圓的圓心繪制16等份線（黃色）（按鋼管直徑大小設置等份數量，等份數量均需4的整數倍。

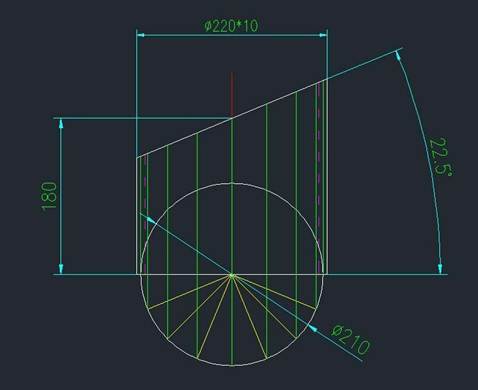

3、將等份線與圓的交點與鋼管斜口進行垂直延伸連接（綠色）。

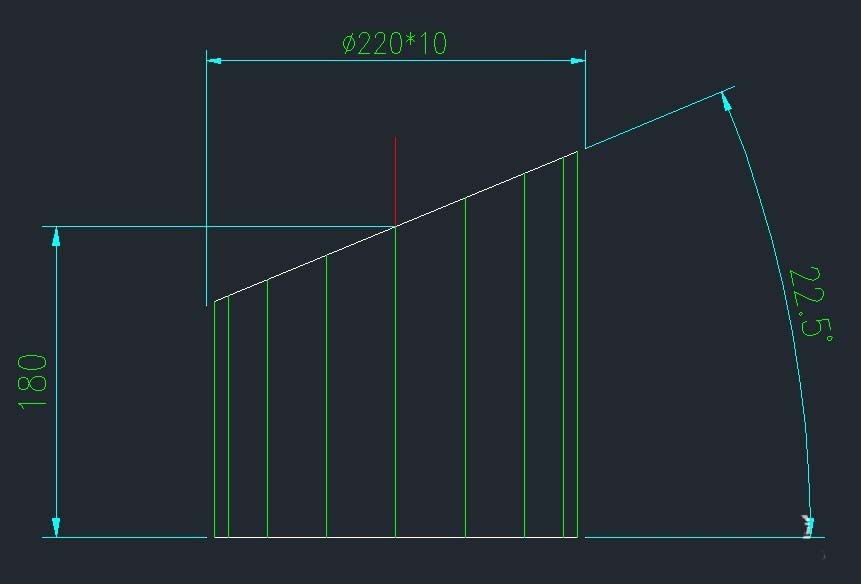

4、將等分線修剪到與鋼管端口一齊，刪除多余線段。

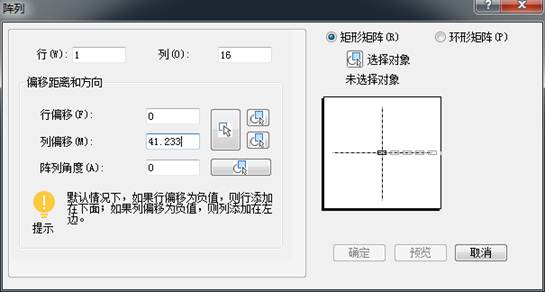

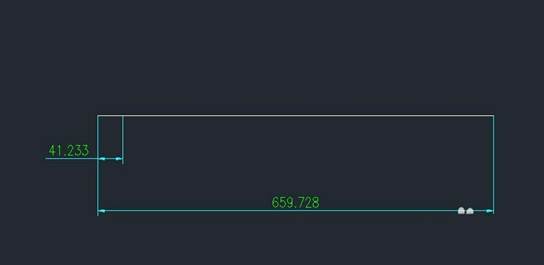

5、算出中徑210的周長為210*3.141592654=659.734，將周長659.734作16等份：659.734/16=41.233。繪制一條41.233的線段，并進行矩形整列

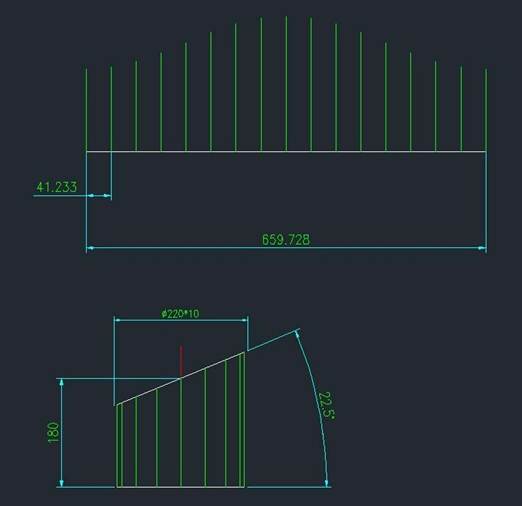

6、直接將依次將鋼管的綠色等份線復制到剛才矩形整列的端點

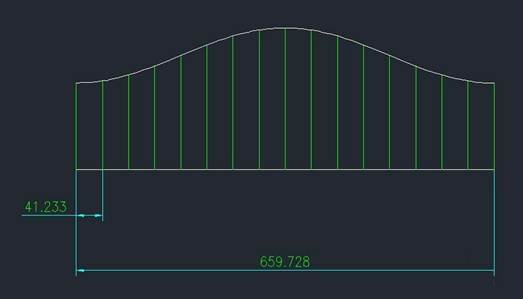

7、將上面端點用樣條曲線進行連接，即可得到需要的下料圖形
操作過程需要細心，多做幾遍就能熟悉了，有需要的可以嘗試一下。
推薦閱讀：CAD制圖初學入門
推薦閱讀：CAD填充
